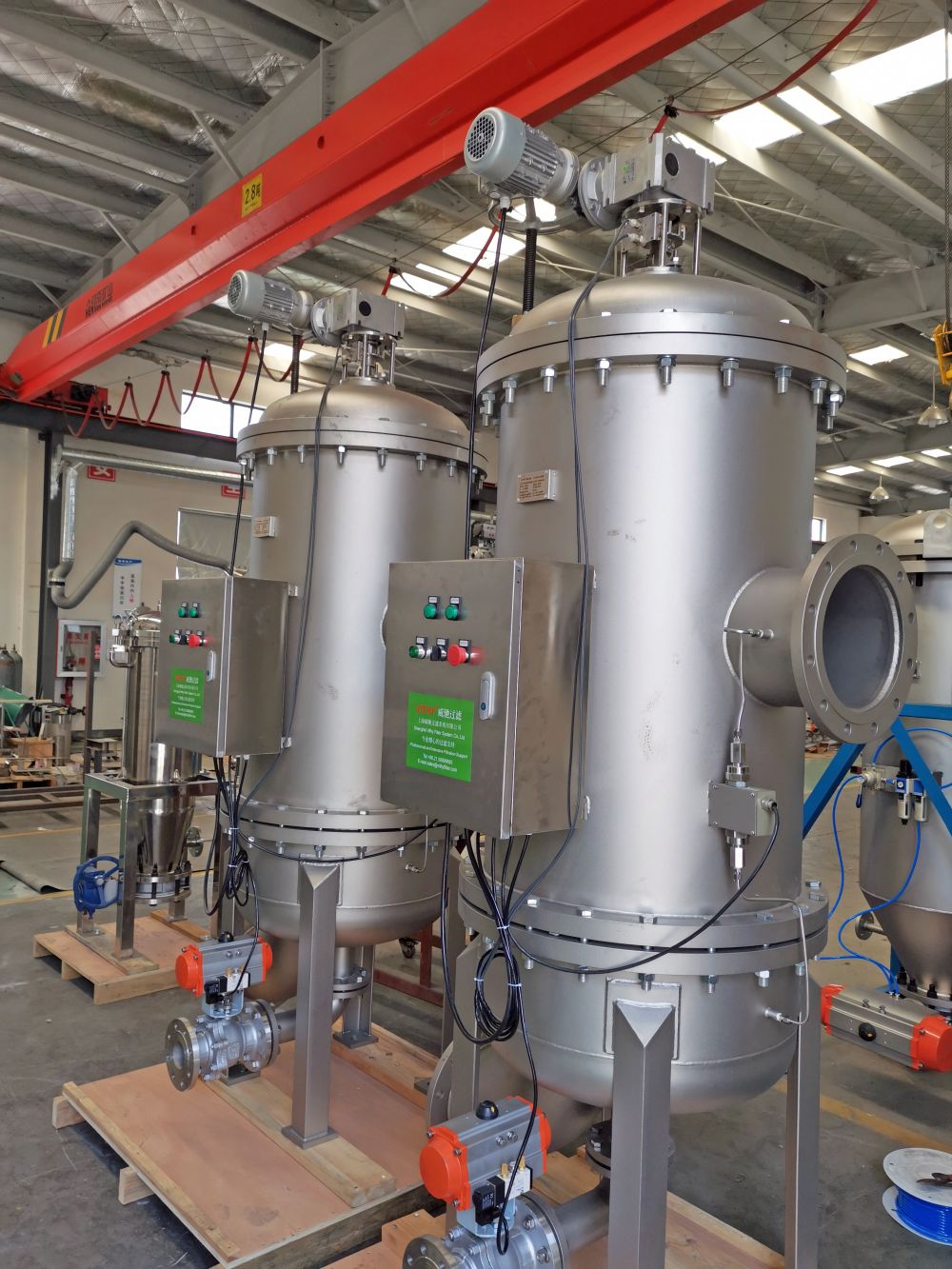

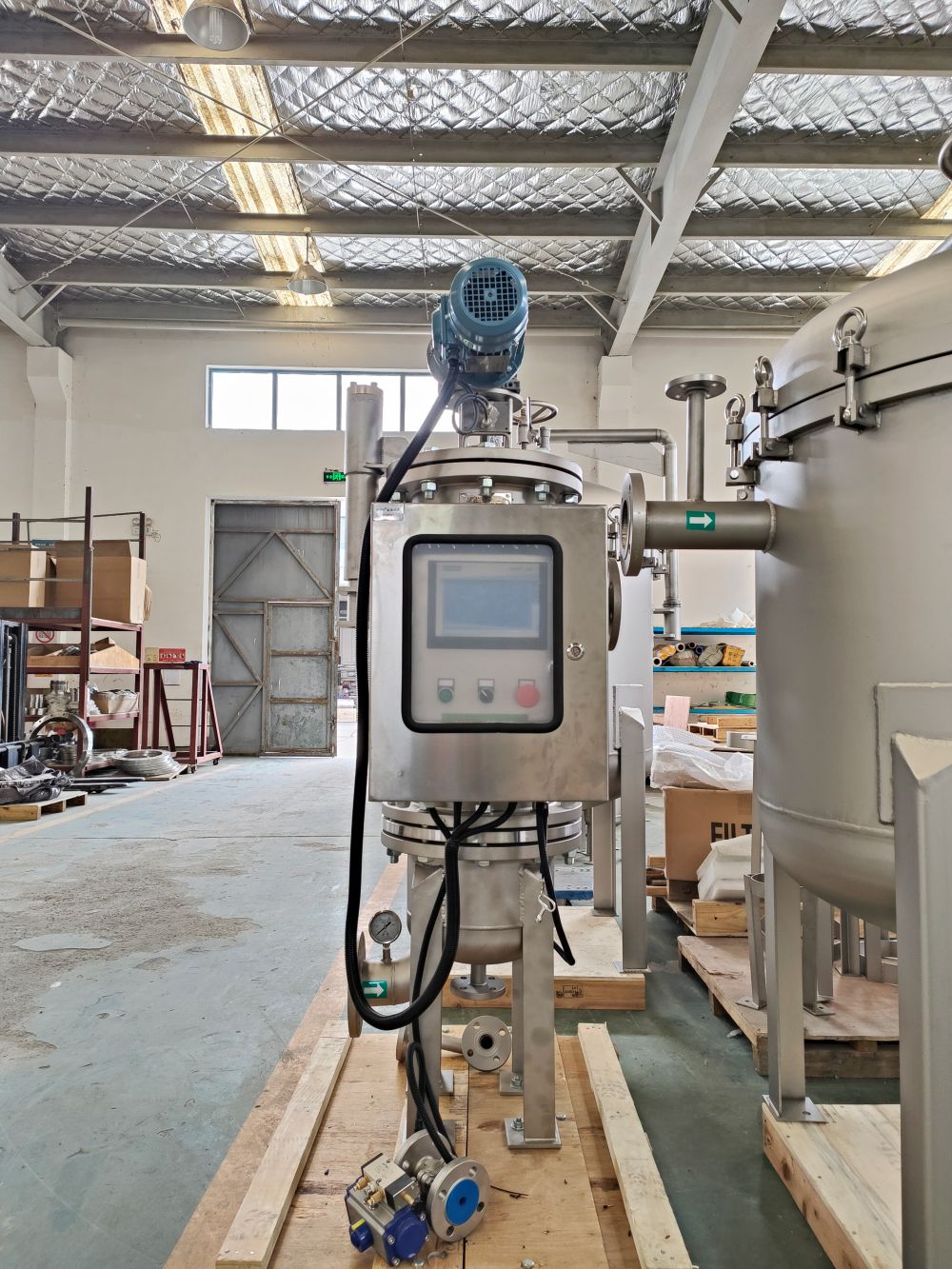

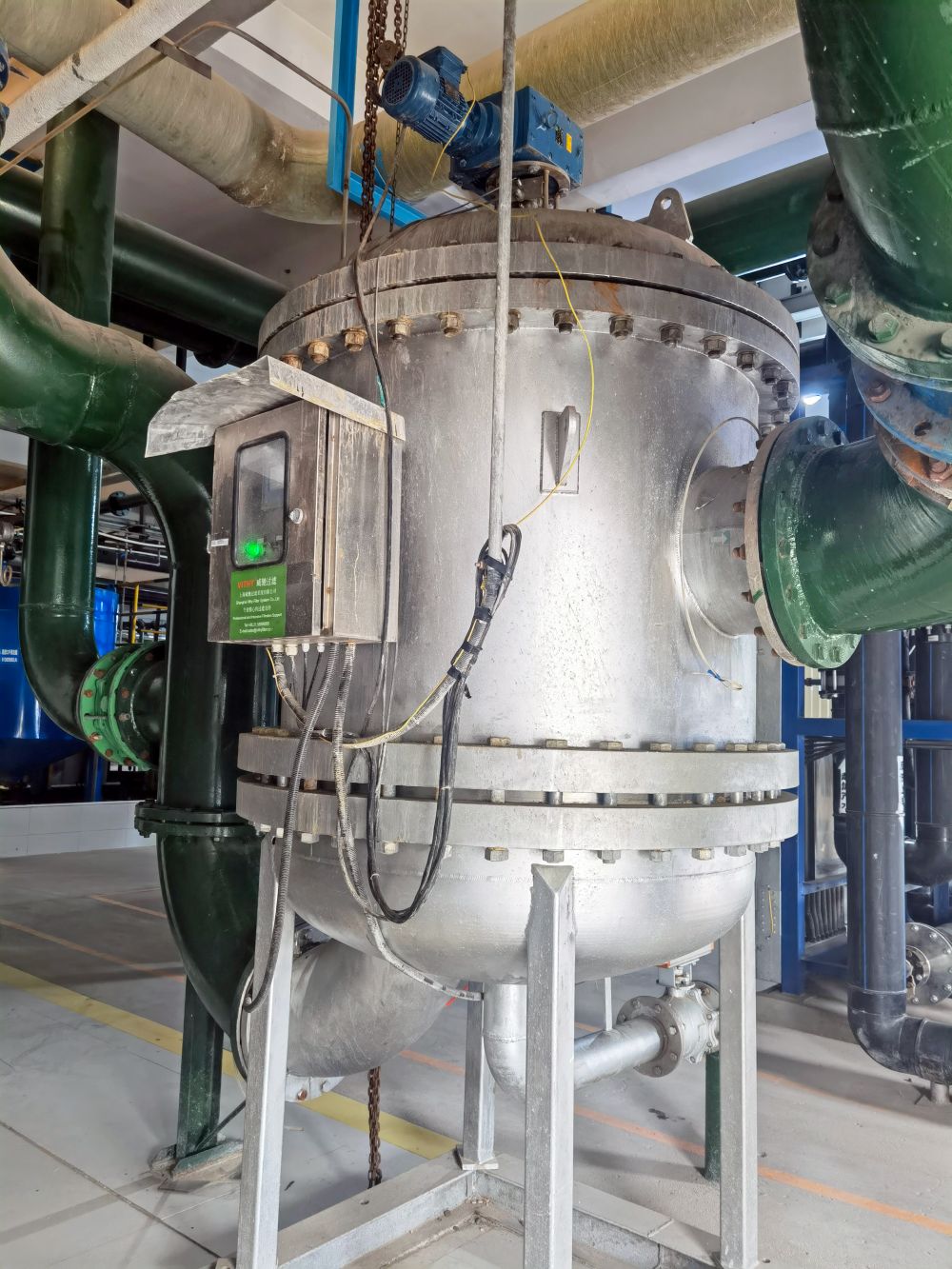

Vithy® VSRF Automatischer Back-Flushing-Netzfilter ist eine neue Generation von Back-Flushing-Filtrationssystemen, die von Vithy® unabhängig entwickelt und entwickelt wurden und mit mehreren Keil-Mesh-Filterpatronen integriert sind.
Der VSRF-Filter hat ausstehende Vorteile, die ihn von normalen Mesh-Selbstverpackungsfiltern unterscheiden: 1) extrem robuste Keilfilterpatronen mit gleichmäßiger Oberflächenspaltbreite. 2) Ultra-starker Filtrationsbereich, die die Oberflächenflussgeschwindigkeit verringern kann. 3) Die Durchflussrate kann 8000 m3/h mit extrem hoher Zuverlässigkeit erreichen. 4) Es kann schlechter Wasser wie Wasser mit öligen schlammartigen Verunreinigungen, weichen und viskosen Verunreinigungen, hohen Verunreinigungen und einer geringen Menge an Haaren und Faserverunreinigungen behandeln.
Der Filter kann feste Partikelverunreinigungen in verschiedenen Flüssigkeiten mit Wasser und niedriger Viskosität herausfiltern, um die Anforderungen der Sauberkeit der Flüssigkeit im Systembetrieb und des Pipeline -Prozesses zu erfüllen. Es kann auch verwendet werden, um die wichtigsten Geräte stromabwärts vor der Partikelblockade, Verschleiß und Skalierung zu schützen, die Betriebseffizienz zu verbessern und die Lebensdauer der wichtigsten Geräte zu verlängern.
Der Filter ist eine fortschrittliche Lösung für Wasser und wässrige Flüssigfiltration mit automatischer Inline-kontinuierlicher Filtration und reduzierter Ausfallzeit-, Wartungs- und Arbeitskosten.
Der Filter nimmt den Rohstoff aus dem Einlass aus und filtert ihn durch das Netz, wo Verunreinigungen auf der inneren Oberfläche eingeschlossen sind. Wenn sich Verunreinigungen aufbauen, nimmt der Druckunterschied zwischen Einlass und Auslass zu. Wenn sich Verunreinigungen im Filter auf der Oberfläche der Filterpatronen ansammeln und die Druckdifferenz zwischen Einlass und Auslass zum festgelegten Wert erhöhen oder wenn der Timer die voreingestellte Zeit erreicht, sendet das elektrische Steuerfeld ein Signal, um den Rücken zu fahren -Flushing -Mechanismus. Wenn sich der Back-Saugbecher-Hafen gegenüber dem Einlass der Filterpatrone gegenübersteht, öffnet sich das Abwasserventil. Zu diesem Zeitpunkt lindert das System Druck und Entladungen, und ein Unterdruckbereich mit einem relativ niedrigeren Druck als der Wasserdruck an der Außenseite der Filterpatrone erscheint auf der Innenseite des Saugnegs und der Filterpatrone, wodurch Teil des Sauberes erzwingt Zirkulierendes Wasser, um von außen in die Innenseite der Filterpatrone zu fließen. Und die auf der inneren Oberfläche der Filterpatrone adsorbierten Verunreinigungen werden mit dem Wasser in das Tablett zurückgeflügelt und aus dem Abwasserventil entlassen. Das speziell entwickelte Filternetz erzeugt einen Sprüheffekt innerhalb der Filterpatrone, und alle Verunreinigungen werden von der glatten inneren Oberfläche weggewaschen. Wenn die Druckdifferenz zwischen dem Einlass und Auslass des Filters zum Normalwert zurückkehrt oder die Zeitschaltzeit endet, hört der Motor ab und das elektrische Abwasserventil schließt. Bei dem gesamten Prozess fließt die Aufschlämmung kontinuierlich, der Rückfluss verbraucht wenig Wasser und die kontinuierliche und automatisierte Produktion wird erreicht.
●Automatische kontinuierliche Inline-Filtration, ununterbrochener Fluss während der Rückflusses, reduzierte Ausfallzeiten und Wartungskosten.
●Großer Filtrationsbereich, niedriger Oberflächenflussrate, niedriger Druckverlust und Energieverbrauch, Feinfiltration, niedrige Rückflussfrequenz, Einsparung von Wasser im Hintergrund.
●Hochleistungsfilterpatrone, präzise Filtrationslücke, effiziente Back-Flushing, hochfeste Struktur, Lebensdauer von mehr als 10 Jahren.
●Impulstyp nach hinten, die Filterpatrone ausrichten und dann das Abwasserventil auf der Rückschwung öffnen. Hohe Back-Flush-Stärke mit guter Wirkung, kurzer Zeit und wenig Wasser verbraucht.
●Wasser tritt gleichzeitig an beiden Enden der Filterpatrone ein und erhöht den Durchsatz der Filterpatrone. Der freie Wasserstrom verzögert die Oberflächenblockade und vermeidet es, an einem Ende der Filterpatrone zu blockieren.
●Kompaktes Design kann ein einzelner Filter eine ultra-große Durchflussfiltration erreichen und die Installationsraum und die Baukosten erheblich einsparen.
●Hoch integriert, keine große Anzahl von automatischen Ventilen, Anschlüssen und Dichtungen erforderlich; Niedrige Betriebs- und Wartungskosten.
●Das automatische Steuerungssystem ist sehr zuverlässig. Die Schnittstelle ist intuitiv und einfach zu bedienen. Und der Filter kann so gesteuert werden, dass sie effizient gemäß den tatsächlichen Arbeitsbedingungen filtern.
| Hauptleistungsparameter | SRF400 | SRF500 | SRF600 | SRF700 | SRF800 | SRF900 | Srf1000 | Srf1100 | SRF1200 | SRF1300 | SRF2000 |
| Filtrationsfläche (m²) | 1.334 | 2.135 | 3.202 | 4.804 | 7.206 | 9.608 | 10.676 | 12.811 | 14.412 | 16.014 | 29.359 |
| Filtrationsstufe (μm) | 25-5000 (höhere Präzision anpassbar) | ||||||||||
| Referenzflussrate (m³/h) | 130 | 210 | 350 | 600 | 900 | 1200 | 1350 | 1700 | 1900 | 2200 | 3600 |
| Maximale Betriebstemperatur (℃) | 200 | ||||||||||
| Betriebsdruck (MPA) | 0,2-1,0 | ||||||||||
| Inlet/Outlet -Verbindungsmethode | Flansch | ||||||||||
| Einlass/ Auslassdurchmesser (DN) | Anpassbar | ||||||||||
| Abwasserauslassdurchmesser (DN) | 50 | 50 | 80 | 80 | 100 | 100 | 100 | 125 | 125 | 125 | 150 |
| Motorreduzierer | 180/250/370/550/750/1100/1500W, 3-Phasen, 380 V-Motor oder explosionssicherer Motor | ||||||||||
| Pneumatisches Abwasserventil | Doppelwirkungsaktuatoren, 220 VAC oder 24VDC-Magnetventil/explosionssicheres Magnetventil, Luftversorgungsanforderung 5SCFM (M³/H), Druck 0,4-0,8 mPa | ||||||||||
| Differentialdruckvorrichtung | Für die Schutzsteuerung wird ein Differenzdruckschalter oder ein Differenzdrucksender verwendet. | ||||||||||
| Kontrollkästchen | 220 V Edelstahlsteuerbox oder explosionssichere Steuerbox | ||||||||||
| Hinweis: Die Durchflussrate dient als Referenz (150 μm). Und es wird von Viskosität, Temperatur, Filtrationsbewertung, Sauberkeit und Partikelgehalt der Flüssigkeit beeinflusst. Für Details wenden Sie sich bitte an Vithy® Engineers. | |||||||||||
●Industrie:Wasserbehandlung, Papierherstellung, Stahl, Bergbau, Petrochemie, Bearbeitung, Gemeinde, landwirtschaftliche Bewässerung usw.
●Flüssigkeit:Grundwasser, Meerwasser, Seewasser, Stausee Wasser, Teichwasser, zirkulierendes Kühlwasser, gekühltes Wasser, Hoch-/Niederdruck -Sprühwasser, Wassereinspritzwasser, Wärmetauscher Wasser, Abdichtung Wasser, kühles Wasser, Ölbohrinjektionswasser, Prozesszirkulationswasser , Kühlmittel, Reinigungsmittel, Reinigungswasser usw.
● Hauptfiltrationseffekt:Große Partikel entfernen; Flüssigkeit reinigen; Schlüsselausrüstung schützen.
●Filtrationstyp:Back-Flushing-Filtration; automatische kontinuierliche Inline-Filterung.
